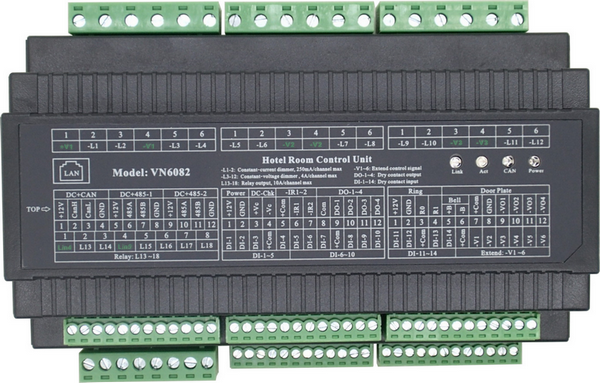

VN6082 - 12通道LED恒压调光主控制器
VN6082为12通道LED恒压调光主控制器； □ 12通道LED恒压调光控制输出端口；□ 6通道16A 继电器输出；□ 1路TCP/IP，1路CAN-Bus，2路485网关功能，负责通讯数据交换，房间识别功能； □ 14路干接点开关量输入；□ 4路扩充信号输出； □ 6合1门口显示牌输出：勿扰、稍候、清理、门牌号、有人、门铃按钮； □ 同时识别强（弱）电型非联网取电开关插卡状态； □ 电子门铃输出：按门铃键播“叮咚、叮咚”门铃声。
在线留言
- 产品描述
-
一、VN6082主控制器产品特点
- RJ45接口可提供LAN/WAN通讯网关功能，负责通讯数据交换，房间识别功能；
- 1路CAN-Bus通讯端口可连接CAN控制器、CAN开关面板、CAN温控器等；
- 2路RS-485通讯端口可连接485开关面板、485温控器、485背景音乐等；
- 12通道LED恒压调光控制输出端口；
- 6通道16A 继电器输出；
- 4通道干接点控制输出；
- 6路DC12V共正控制输出；
- 2路红外控制输出端口。
二、VN6082主控制器功能描述
- 产品名称：8路继电器主控制器
- 产品型号：VN4020
- 产品尺寸：162x88x59mm（长x宽x高）,9P DIN卡槽宽度；
- 1路RJ45端口，支持TCP/IP、HTTP通讯协议；
- 1路CAN-Bus通讯端口；
- 2路RS-485通讯端口；
- 12通道LED恒压调光控制输出端口（DC24V/36V射灯、筒灯、灯带、球泡灯）；
- 6通道16A 继电器输出：排气扇、小夜灯、空调水阀风机盘管；
- 4通道干接点控制输出：一般用于窗帘窗纱干接点控制；
- 6通道DC12V共正控制输出：可扩充接入2路16A防浪涌继电器扩充模块；
- 2通道红外控制输出端口：一般用于空调红外转发控制；
- 14路干接点输入：干接点开关面板、紧急求助、门磁、红外/微波探测器等；
- 6合1门口显示牌输出；
- 电子门铃输出；
- DC12V弱电取电开关输入信号端口；
- VN6082主控制器可远程调试和升级固件；
三、VN6082主控制器规格参数
电源输入
+12V,GND
DC12V DC±0.5V
网络端口
RJ45网络接口
TCP/IP、UDP、HTTP通讯协议
CAN端口
CanH,CanL
CAN-Bus通讯协议
485-1端口
485A、485B
RS-485通讯协议
485-2端口
485A、485B
RS-485通讯协议
DC24V正极输入
+V1
DC24V开关电源正极接入
DC24V负极输入
-V1,-V2,-V3
DC24V开关电源负极接入
LED恒压调光输出
L1∽L12
共12路 PWM恒压调光输出(DC24V/36V)
火线输入
Lin4
AC220V火线输入
继电器输出
L13,L14
AC220V火线输出
火线输入
Lin5
AC220V火线输入
继电器输出
L15∽L18
AC220V火线输出
DC12V共正输出
+Com,-V1∽6
可扩充继电器、调光模块
门牌LED共正输出
+Com,-VO1∽4
4路门牌LED指示灯DC12V共正输出：
入住、清理、稍候、勿扰（默认）
取电检测
+Vc、-Vc
DC12V取电检测
干接点输入
+Com,DI-1∽14
14路干接点DI输入
红外控制输出
+Com,-IR1,-IR2
2路红外控制信号输出
门铃按键输入
B0,B1
BO为DC12V正极，B1为负极GND
电子门铃输出
R0,R1
R0,R1为干接点输出
LED指示灯
Power
电源指示灯
Can
CAN通讯指示灯
Link
网络通讯连接指示灯
Act
网络通讯数据传输指示灯

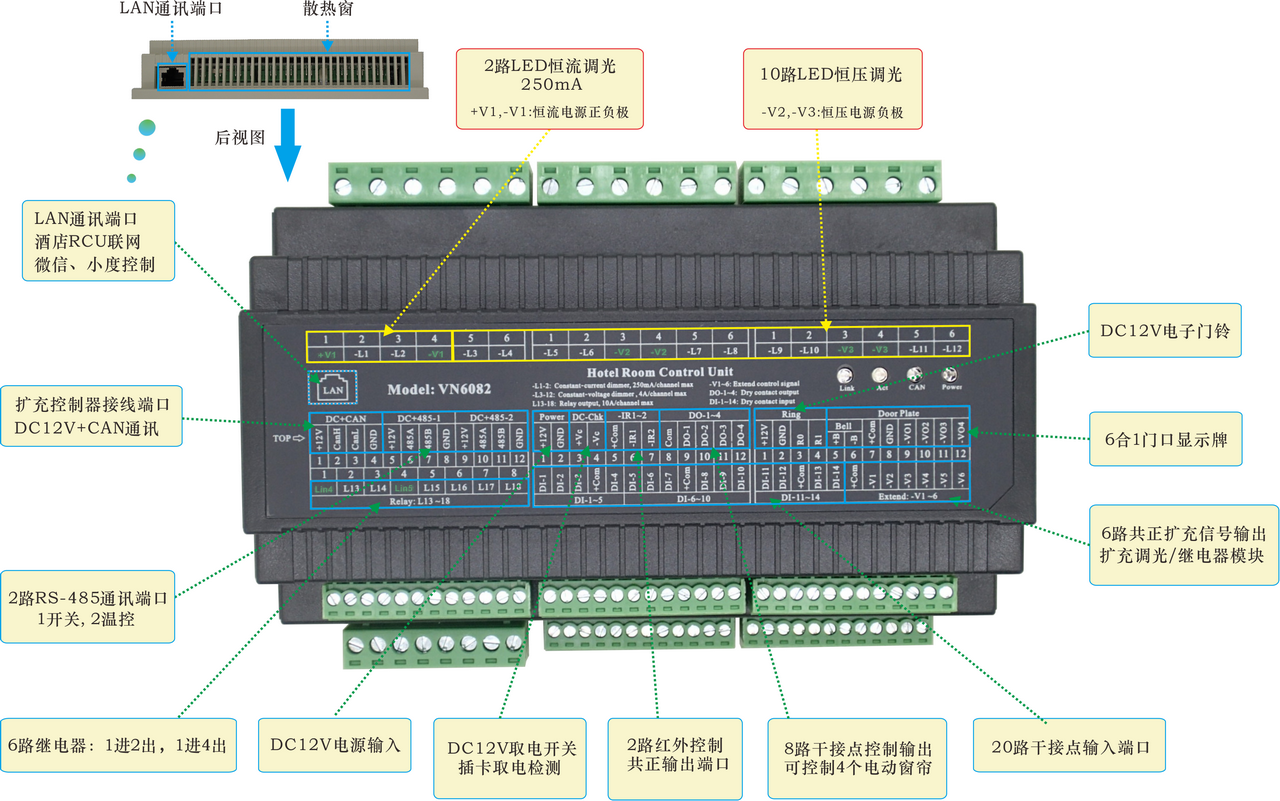

三、VN6082主控制器功能端口描述图
