产品名称： 8通道客房主控制器

产品型号： VN4020

功能描述：

◇VN4020主控制器提供8路继电器输出，一个设备可满足大部分经济型酒店标准房的客房控制需求，还可扩充2-6路继电器模块，基本满足绝大部分酒店的控制需求；

◇1路TCP/IP，1路CAN-Bus，3路485网关功能，负责通讯数据交换，房间识别功能；

   可实现客房全部采用TCP/IP直接联网；

◇ 6合1门口显示牌输出：勿扰、稍候、清理、门牌号、有人、门铃按钮；

◇ 识别弱电/强电型非联网取电开关插卡状态；

◇ 电子门铃输出：按门铃键播“叮咚、叮咚”门铃声。

◇ 13路8A防浪涌继电器输出；

◇ 2路红外控制信号输出；

◇ 4路DI干接点开关量输入；

◇ 4路DO干接点控制输出；

◇ 6路DC12V共正扩充控制信号输出；

技术参数：

◇ DC12V电源输入端口；

◇ 1路TCP/IP通讯RJ45端口；

◇ 1路CAN_Bus通讯端口；

◇ 2路485通讯端口；

◇ 8路16A防浪涌继电器输出；

◇ 2路红外控制信号输出；

◇ 4路DI干接点开关量输入；

◇ 4路DO干接点控制输出；

◇ 6路DC12V共正扩充控制信号输出：可扩充接入继电器模块、可控硅调光模块、LED调光模块（恒流/恒压）；

◇ 6合1门口显示牌输出；

◇ 电子门铃输出；

◇ DC12V弱电取电开关输入信号端口；

◇ AC220V强电取电开关输入信号端口；

安装位置：DIN标准导轨安装模式，安装于RCU箱中；

尺寸大小：107x88x59mm(长x宽x高），6P DIN卡槽宽度。

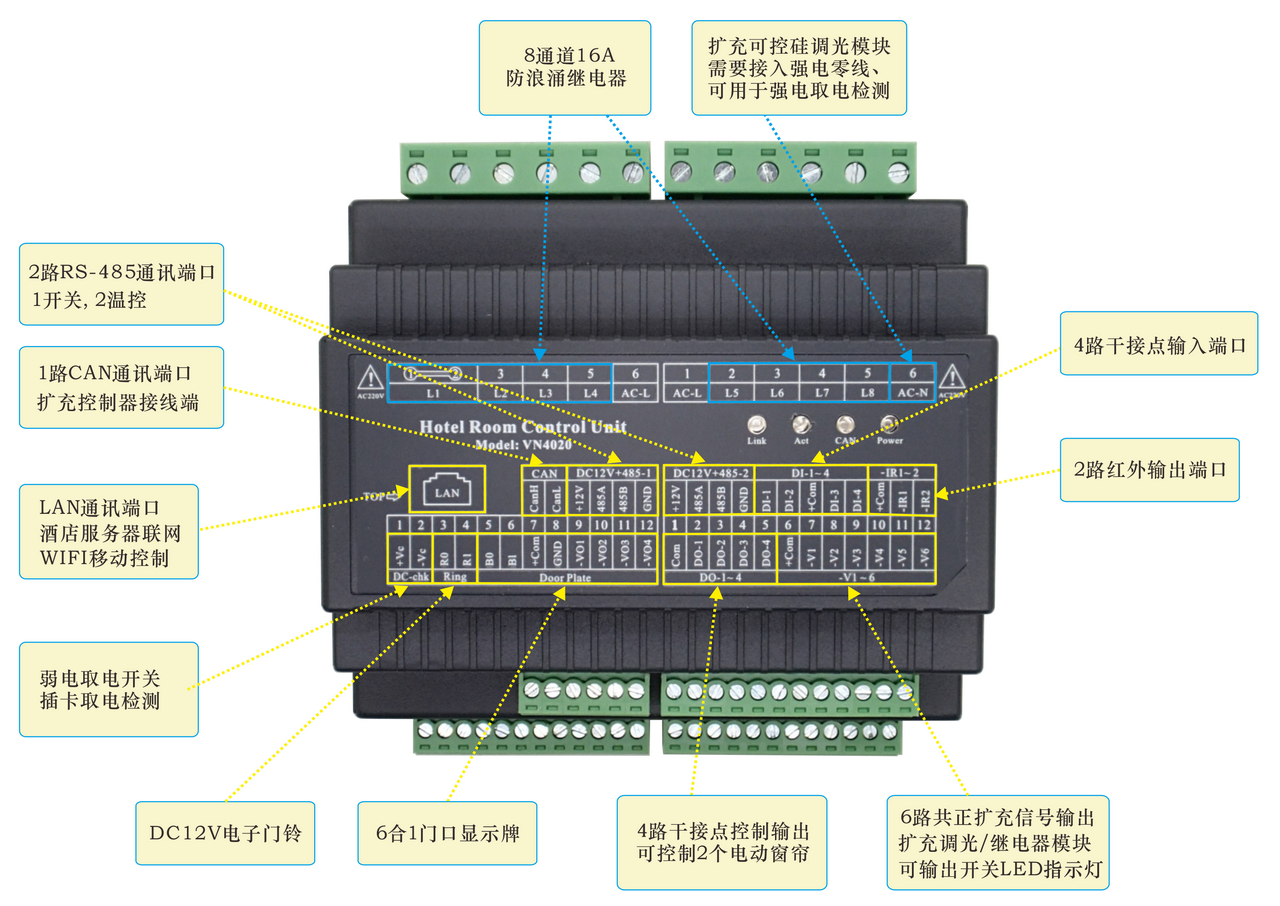

VN4020主控制器功能端口描述图
